Arduinoでリモコンの信号を解析する方法：電子工作入門

Arduinoを使ってリモコンの信号を解析する方法について紹介します。この記事は、電子工作の入門者向けに書かれており、リモコンの信号をキャプチャし、解析するための基本的な手順を解説します。必要な材料やツールの準備から、Arduinoの設定、そして実際の信号解析までのプロセスを詳しく説明します。リモコン信号の理解は、さまざまな自動化プロジェクトに役立ちますので、ぜひチャレンジしてみてください。

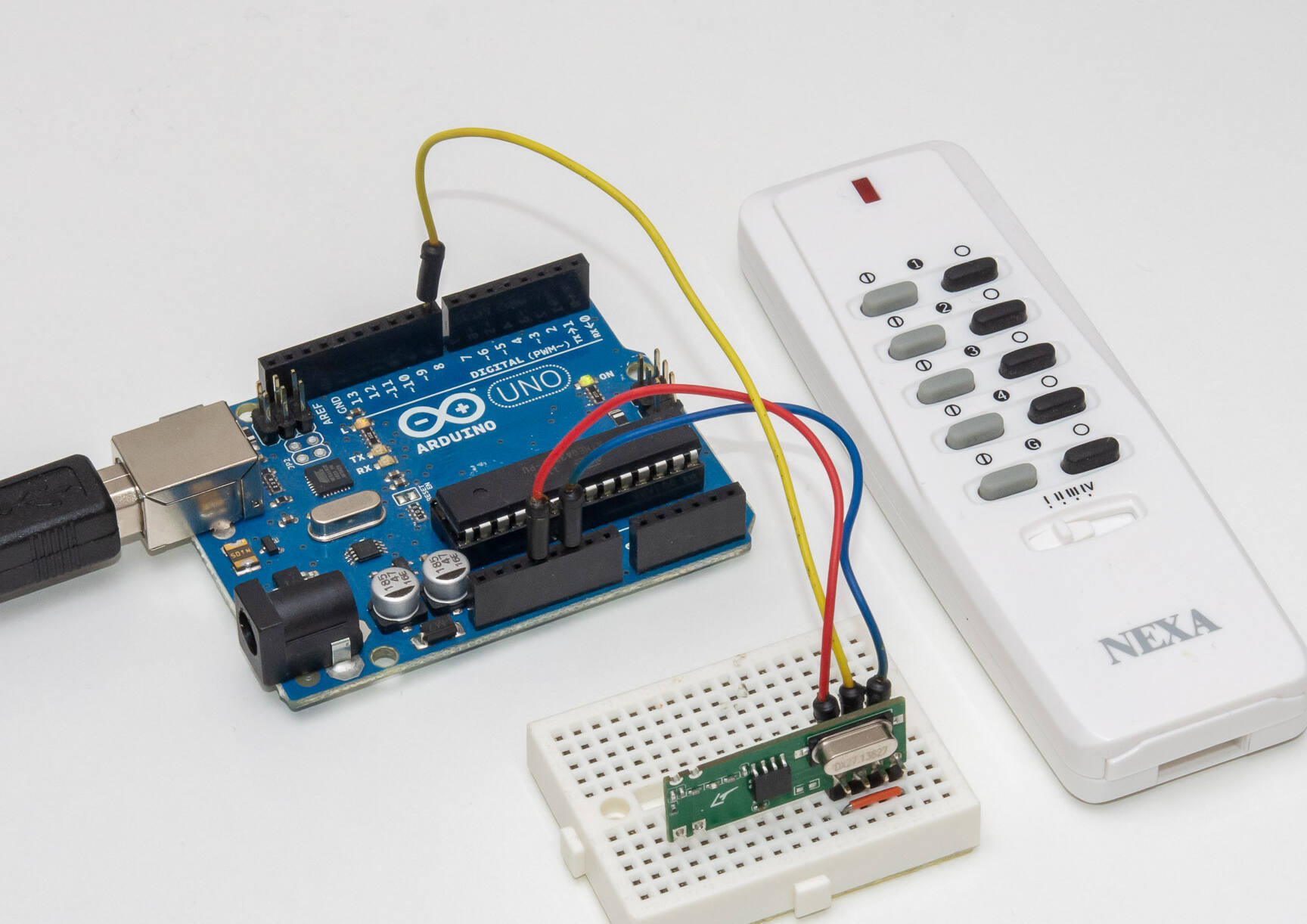

Arduinoを用いたリモコンの信号解析の基本ステップ

Arduinoを用いたリモコンの信号解析は、電子工作の入門として非常に興味深いトピックです。リモコンの信号を解析することで、家電製品の操作や自動化システムの構築が可能になります。以下に、リモコンの信号を解析するための基本的なステップを説明します。まず、必要な材料を準備します。以下のリストに基づいて準備してください： - Arduinoボード（例えば、Arduino Uno） - IRレシーバー（例えば、TSOP4838） - ジャンパーワイヤー - USBケーブル - パソコン次に、IRレシーバーをArduinoに接続します。一般的に、IRレシーバーのピンは3本あります：VCC、GND、OUT。これらをそれぞれArduinoの5Vピン、GNDピン、デジタルピン（例えば、D2）に接続します。接続が完了したら、Arduino IDEを開き、IRリモートライブラリをインストールします。以下のコードをArduino IDEにコピーし、IRレシーバーに向けてリモートのボタンを押すことで、シリアルモニターに信号が表示されます。 cpp include int RECV PIN = 2; IRrecv irrecv(RECV PIN); decode results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver } void loop() { if (irrecv.decode(&results)) { Serial.println(results.value, HEX); irrecv.resume(); // Receive the next value } } このコードをアップロードし、リモートのボタンを押すことで、シリアルモニターに表示される信号を解析することができます。信号は通常、16進数で表示されます。

IRレシーバーの接続方法

IRレシーバーをArduinoに接続する際には、以下の手順を踏むことが重要です。 1. VCCピンをArduinoの5Vピンに接続します。 2. GNDピンをArduinoのGNDピンに接続します。 3. OUTピンをArduinoのデジタルピン（例えば、D2）に接続します。接続が完了したら、IRレシーバーが正しく動作しているかを確認するため、シリアルモニターで信号を確認します。

IRレシーバーのピン	Arduinoのピン
VCC	5V
GND	GND
OUT	D2

IRリモートライブラリのインストール方法

IRリモートライブラリをインストールするには、以下の手順に従います。 1. Arduino IDEを開き、メニューから「ツール」→「ライブラリを管理」を選択します。 2. 検索バーに「IRremote」と入力し、検索結果から「IRremote by shirriff」を選択します。 3. 「インストール」ボタンをクリックし、インストールが完了するまで待ちます。インストールが完了したら、ArduinoスケッチでIRリモートライブラリを使用することができます。

手順	説明
ライブラリを管理	Arduino IDEのメニューから「ツール」→「ライブラリを管理」を選択
検索	「IRremote」と入力し、検索
インストール	「IRremote by shirriff」を選択し、「インストール」ボタンをクリック

信号の解析と表示

リモートの信号を解析し、シリアルモニターに表示するには、以下のコードを使用します。 cpp include int RECV PIN = 2; IRrecv irrecv(RECV PIN); decode results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver } void loop() { if (irrecv.decode(&results)) { Serial.println(results.value, HEX); irrecv.resume(); // Receive the next value } } このコードをArduinoにアップロードし、リモートのボタンを押すと、シリアルモニターに16進数の信号が表示されます。この信号を解析することで、リモートの操作を理解することができます。

コードの部分	役割
include <IRremote.h>	IRリモートライブラリのインクルード
int RECV PIN = 2;	IRレシーバーの接続ピンの指定
Serial.println(results.value, HEX);	信号のシリアルモニターへの表示

信号の利用方法

解析した信号を利用するには、以下の手順を踏むことが重要です。 1. シリアルモニターに表示された信号を記録します。 2. 記録した信号をArduinoスケッチに組み込み、特定の信号が検出された際に特定のアクションを実行します。以下の例は、特定の信号が検出された際にLEDを点灯させるコードです。 cpp include int RECV PIN = 2; int LED PIN = 13; IRrecv irrecv(RECV PIN); decode results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); pinMode(LED PIN, OUTPUT); } void loop() { if (irrecv.decode(&results)) { if (results.value == 0x12345678) { // 例の信号 digitalWrite(LED PIN, HIGH); delay(1000); digitalWrite(LED PIN, LOW); } irrecv.resume(); } } このように、解析した信号を利用することで、さまざまなデバイスを制御することができます。

信号の利用	例
信号の記録	シリアルモニターに表示された信号をメモ
信号の組み込み	特定の信号が検出された際にアクションを実行
LEDの点灯	特定の信号が検出された際にLEDを点灯

トラブルシューティング

信号の解析中にトラブルが発生した場合、以下のポイントを確認してください。 1. IRレシーバーの接続が正しいか確認します。 2. IRリモートライブラリが正しくインストールされているか確認します。 3. シリアルモニターが正しいボーレート（9600）で設定されているか確認します。 4. リモートのボタンを押した際に信号が検出されない場合、リモートのバッテリーが切れていないか確認します。 5. 解析した信号が正しく表示されない場合、コードの記述を確認し、シリアルモニターの設定を再確認します。これらのポイントを確認することで、トラブルシューティングが容易になります。

トラブルシューティング	確認ポイント
IRレシーバーの接続	VCC、GND、OUTの接続を確認
IRリモートライブラリ	インストールが正しいか確認
シリアルモニター	ボーレートが9600に設定されているか確認
信号の検出	リモートのバッテリーを確認
信号の表示	コードの記述とシリアルモニターの設定を再確認

よくある質問

Arduinoでリモコンの信号を解析するための必要な部品は何ですか？

Arduinoでリモコンの信号を解析するために必要な部品には、Arduinoボード、赤外線受信モジュール（例えば、TSOP4838）、そしてジャンパーケーブルがあります。まず、Arduinoボードは信号を処理するための中心的な役割を果たします。赤外線受信モジュールはリモコンの信号を受信し、それをArduinoに送信します。ジャンパーケーブルはこれらの部品を接続するために使用します。さらに、リモコン自体と解析するためのソフトウェア（例えば、Arduino IDE）が必要です。これらの部品を揃えることで、リモコンの信号解析プロジェクトを始めることができます。

赤外線受信モジュールをArduinoに接続する方法を教えてください。

赤外線受信モジュールをArduinoに接続する手順は以下の通りです。まず、赤外線受信モジュールのGNDピンをArduinoのGNDピンに接続します。次に、赤外線受信モジュールのVccピンをArduinoの5Vピンまたは3.3Vピンに接続します。最後に、赤外線受信モジュールのデータ出力ピンをArduinoのデジタルピン（例えば、ピン2）に接続します。これにより、赤外線受信モジュールから受け取った信号をArduinoが読み取ることが可能になります。接続が完了したら、Arduino IDEを使用して適切なスケッチをアップロードし、信号の解析を開始できます。

Arduinoでリモコンの信号を解析するためのスケッチの例を教えてください。

Arduinoでリモコンの信号を解析するためのスケッチの例を以下に示します。まず、IRremoteライブラリをインストールし、スケッチに追加します。次に、以下のコードをArduino IDEに入力します：
include const int RECV PIN = 2; IRrecv irrecv(RECV PIN); decode results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); } void loop() { if (irrecv.decode(&results)) { Serial.println(results.value, HEX); irrecv.resume(); } }
このスケッチをアップロードすると、リモコンのボタンを押した際にシリアルモニターに信号の16進数コードが表示されます。これにより、リモコンの信号を解析することが可能になります。

解析したリモコンの信号を他のデバイスで再現する方法はありますか？

解析したリモコンの信号を他のデバイスで再現する方法として、IR送信モジュール（例えば、IR LED）とArduinoを使用する方法があります。まず、IRremoteライブラリを再度使用し、解析した信号の16進数コードを以下のスケッチに組み込みます：
include const int SEND PIN = 3; IRsend irsend; void setup() {} void loop() { irsend.sendNEC(0x12345678, 32); // 解析したコードをここに入力 delay(5000); // 5秒ごとに送信 }
このスケッチをアップロードすると、Arduinoが指定された信号をIR送信モジュールを通じて送信し、他のデバイスでリモコンの信号を再現することができます。ただし、送信する信号の形式（例えば、NEC、Sony、Panasonicなど）に対応する必要があります。
