Arduinoブートローダーの確認方法｜書き込みできないときのチェックポイント

Arduinoを使っていると、ある日突然スケッチを書き込めなくなることがあります。
コンパイルは通っているのにアップロードだけ失敗する、シリアルポートは見えているのに転送できない、以前は使えていたボードが急に反応しない。こうしたトラブルに遭遇すると、「ボードが壊れたのでは？」と不安になる方も多いはずです。

そのとき、原因のひとつとして疑うべきなのがブートローダーです。

Arduinoでは、通常USB経由で簡単にスケッチを書き込めますが、その仕組みの裏側ではブートローダーが重要な役割を担っています。
もしブートローダーが壊れていたり、入っていなかったり、想定と違う状態になっていると、Arduino IDEからの通常書き込みが失敗することがあります。

特に初心者のうちは、次のような疑問を持ちやすいです。

  • ブートローダーとはそもそも何か

  • 書き込みできない原因がブートローダーなのかどうかをどう判断するのか

  • Arduino UnoやNanoでブートローダーを確認する方法はあるのか

  • ブートローダーが壊れていたらどうすればよいのか

  • ISP書き込みと通常書き込みは何が違うのか

  • クローンボードでは何に注意すればよいのか

この記事では、Arduinoのブートローダーについて、基本的な仕組み、確認の考え方、書き込みできないときの切り分け手順、ブートローダー再書き込みが必要になるケース、チェックポイントまでできるだけわかりやすく解説します。
「なんとなくブートローダーが怪しい」という状態から、どこを確認すれば原因を絞れるのかがわかるように丁寧に整理していきます。

Arduinoのブートローダーとは何か

まず最初に、ブートローダーの役割を理解しておきましょう。

Arduinoのブートローダーとは、マイコンの起動直後に動作する小さなプログラムのことです。
このプログラムは、PCから送られてくる新しいスケッチを受け取って、本体のフラッシュメモリへ書き込む役割を担っています。

通常、Arduino IDEから「書き込み」ボタンを押すと、次のような流れで処理が進みます。

  1. スケッチをコンパイルする

  2. シリアル経由でArduinoと通信する

  3. ブートローダーが起動して書き込みモードに入る

  4. 新しいスケッチを受信して保存する

  5. 書き込み完了後にスケッチを実行する

つまり、USB経由の通常アップロードを成立させるために、ブートローダーはとても重要な存在です。

ブートローダーがないとどうなるのか

ブートローダーが入っていない、壊れている、または想定どおり動いていない場合、Arduino IDEからの通常書き込みが失敗しやすくなります。

代表的な症状は次のようなものです。

  • コンパイルは成功するのにアップロードだけ失敗する

  • avrdude 関連のエラーが出る

  • 書き込み開始時に反応がない

  • 自動リセットの挙動が怪しい

  • シリアルポートは見えているのに転送できない

  • 一部のボードだけ何度やっても書き込めない

ただし注意点として、書き込みできない原因が必ずしもブートローダーとは限らないことも重要です。
実際には、USBケーブル、COMポート設定、ボード設定、ドライバ、プロセッサ選択ミス、電源不足などでも似た症状が出ます。

そのため、ブートローダーを疑う前に、まずは他の原因も含めて切り分ける必要があります。

Arduinoでブートローダーが関係しやすい場面

ブートローダー問題は、特に次のような場面で起こりやすいです。

1. 新品のATmegaチップを使うとき

裸のATmega328Pなどを使う場合、最初からArduino用ブートローダーが入っていないことがあります。

2. 自作Arduino互換機を作るとき

ブレッドボード上に最小構成のArduinoを作った場合、ブートローダー書き込みが必要になることがあります。

3. クローンボードを使うとき

特にArduino Nano互換機などでは、古いブートローダーと新しいブートローダーの違いが問題になることがあります。

4. 誤ってブートローダー領域やFuse設定を壊したとき

ISP書き込みや低レベル設定を触った後に起こることがあります。

5. 長期間使っていなかったボードを再利用するとき

単純に設定の問題であることも多いですが、ブートローダーやボード状態を再確認したくなる場面です。

まず理解しておきたい：ブートローダー確認に「直接見る」方法はない

初心者が誤解しやすいポイントですが、Arduino IDE上で「ブートローダーが入っています」と直接一覧表示されるような簡単な確認方法は、基本的にはありません。

つまり、ブートローダー確認は多くの場合、症状や挙動から間接的に判断することになります。

たとえば次のような情報から推測します。

  • 通常アップロードができるか

  • リセット時に特有の挙動があるか

  • ISP経由では書き込めるか

  • Burn Bootloader が成功するか

  • ボードとプロセッサ設定が正しいか

  • 既知のクローンボード特有問題がないか

つまり、「ブートローダーそのものを直接目視確認する」というより、
ブートローダーが正常に機能しているかを挙動で判断する
という考え方が大切です。

ブートローダーを疑うべき代表的な症状

書き込みできないとき、どんな症状ならブートローダーを疑うべきでしょうか。
代表的なものを整理します。

1. コンパイルは通るがアップロードだけ失敗する

これは最もよくある入口です。
ただし、USB通信設定やポート設定でも同じ症状が出るため、即断はできません。

2. リセット時に書き込み待ちの挙動がない

Arduino UnoやNanoでは、リセット直後に一瞬LEDが特定の挙動を示すことがあります。
ブートローダーが正常なら、起動直後の短い待機時間が存在します。

3. ISP書き込みでは動くが通常書き込みができない

この場合、ブートローダーまたはシリアル書き込み経路が怪しくなります。

4. Nanoクローンでプロセッサ設定を変えると書き込める／書き込めない

これは古いブートローダー問題の典型です。

5. avrdude: stk500_recv() や programmer is not responding が出る

これらは必ずしもブートローダー原因ではありませんが、候補のひとつです。

書き込みできないときに最初に確認すべき基本ポイント

ブートローダーを疑う前に、まずは次の基本項目を確認してください。
ここを飛ばすと、ブートローダー再書き込みまで進んだのに原因は単なる設定ミスだった、ということがよくあります。

1. USBケーブルを確認する

意外と多いのが、充電専用ケーブルや不良ケーブルです。

確認ポイント

  • データ通信対応ケーブルか

  • 別のUSBケーブルでも再現するか

  • 接触不良がないか

  • 長すぎるケーブルや品質の低いケーブルではないか

よくある症状

  • 電源LEDは点く

  • でもPCがシリアルデバイスとして認識しない

  • ポートが出たり消えたりする

この場合、ブートローダー以前に通信経路の問題です。

2. ボード設定を確認する

Arduino IDEの ツール → ボード が、実際のボードと一致しているか確認します。

よくあるミス

  • UnoなのにNanoを選んでいる

  • NanoなのにUnoを選んでいる

  • Megaなのに別ボード設定になっている

  • クローンボードで別の互換ボード設定が必要

ボード設定が違うと、書き込み方式や通信条件が合わず失敗することがあります。

3. ポート設定を確認する

Arduino IDEの ツール → ポート で、正しいポートが選ばれているか確認します。

確認方法

  • ボードを抜いたときに消えるポートを確認する

  • 差したときに現れるポートが正しいか確認する

  • 他のシリアル機器と混同していないか確認する

よくある症状

  • 間違ったCOMポートに送っている

  • Bluetooth仮想ポートを選んでいる

  • 別デバイスのポートを選択している

4. シリアル変換チップのドライバを確認する

クローンボードでは、USBシリアル変換チップに CH340 や CP2102 が使われていることがあります。
その場合、ドライバ未導入だとポート自体が正常に使えません。

よくあるチップ

  • CH340

  • CP2102

  • FT232

疑うべき症状

  • ボードを挿してもポートが出ない

  • デバイスマネージャで不明なデバイスになる

  • 書き込み前にポート認識がおかしい

これはブートローダーではなく、PC側の認識問題です。

5. Nanoの「Old Bootloader」を確認する

Arduino Nano互換機では、古いブートローダーを使っている個体があります。
この場合、IDE側でプロセッサ設定を変えないと、正常なボードでも書き込みできません。

Arduino IDEで確認する場所

ツール → プロセッサ

Nano系で選べることがあります。

  • ATmega328P

  • ATmega328P (Old Bootloader)

典型的な症状

  • 書き込みできない

  • でも Old Bootloader を選ぶと成功する

  • クローンNanoで特に起こりやすい

このケースは、ブートローダーが壊れているのではなく、ブートローダーの種類と設定が一致していないだけです。

6. 電源状態を確認する

電源不足や不安定な給電でも書き込み失敗は起こります。

確認ポイント

  • USB給電が安定しているか

  • 外部回路をつなぎすぎていないか

  • モーターや大電流部品が同時接続されていないか

  • ボードが過熱していないか

特に外部回路を接続した状態だと、書き込みに影響することがあります。
疑わしい場合は、余計な配線を外してボード単体で試すのが基本です。

ブートローダーが正常そうかを簡易的に見るポイント

ここからは、もう少しブートローダーらしい観点で確認していきます。

1. リセット時のLED挙動を見る

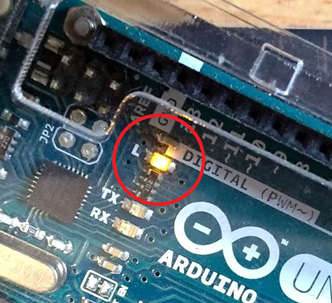

Arduino UnoやNanoでは、リセットボタンを押したときやUSB接続直後に、内蔵LED（L）が一瞬特定の点滅をすることがあります。
これはブートローダーの起動待機に関連している場合があります。

見方のポイント

  • リセット直後にLEDが一瞬点滅するか

  • 何らかの初期挙動があるか

  • 完全に無反応か

注意点

これは絶対的な判定方法ではありません。
スケッチ内容やボード種類によっても見え方が違うため、あくまで参考です。

2. 以前は通常書き込みできていたかを確認する

もしそのボードが以前普通にArduino IDEから書き込めていたなら、少なくともその時点ではブートローダーが機能していた可能性が高いです。

その場合は、まず次を疑うべきです。

  • ケーブル

  • ポート

  • IDE設定

  • ドライバ

  • 外部配線

  • NanoのOld Bootloader設定

  • IDEバージョン変更

つまり、「急に書けなくなった」からといって、すぐブートローダー破損とは限りません。

3. ISP経由では書き込めるかを確認する

これはかなり有効な切り分けです。

もし USB経由の通常書き込みは失敗するが、ISP（In-System Programming）経由なら書き込める 場合、マイコン本体が完全に死んでいる可能性は低く、ブートローダーやシリアル書き込み経路の問題が疑われます。

ISP書き込みとは

Arduino as ISP や専用ライタを使って、ブートローダーを介さずに直接マイコンへ書き込む方法です。

ここからわかること

  • マイコン自体は生きている

  • チップが完全故障ではない可能性が高い

  • 通常書き込み経路に問題がある可能性がある

  • ブートローダー再書き込みで復旧する可能性がある

4. ブートローダー書き込み（Burn Bootloader）が成功するか

Arduino IDEには ブートローダーを書き込む 機能があります。
これが正常に成功するかどうかも大きなヒントになります。

もし成功するなら

  • 少なくともISP経由通信はできている

  • 対象マイコンが応答している

  • ブートローダー再構築の余地がある

もし失敗するなら

  • 配線ミス

  • ターゲットボードの電源不良

  • MCU種類違い

  • Fuse関連問題

  • ISP設定ミス

  • マイコン故障

などが考えられます。

ブートローダーが原因かを切り分ける手順

ここからは、実際に「ブートローダーが怪しいかどうか」を判断するためのおすすめ手順を、順番に整理します。
